    集智達智能的熱力管網監控項目進行了系統成套方案。該項目主要用于采集無人值守的熱交換站中管網壓力、溫度、流量等傳感器送上來的信號及一些開關狀態，并將這些信號上傳到監控調度中心。

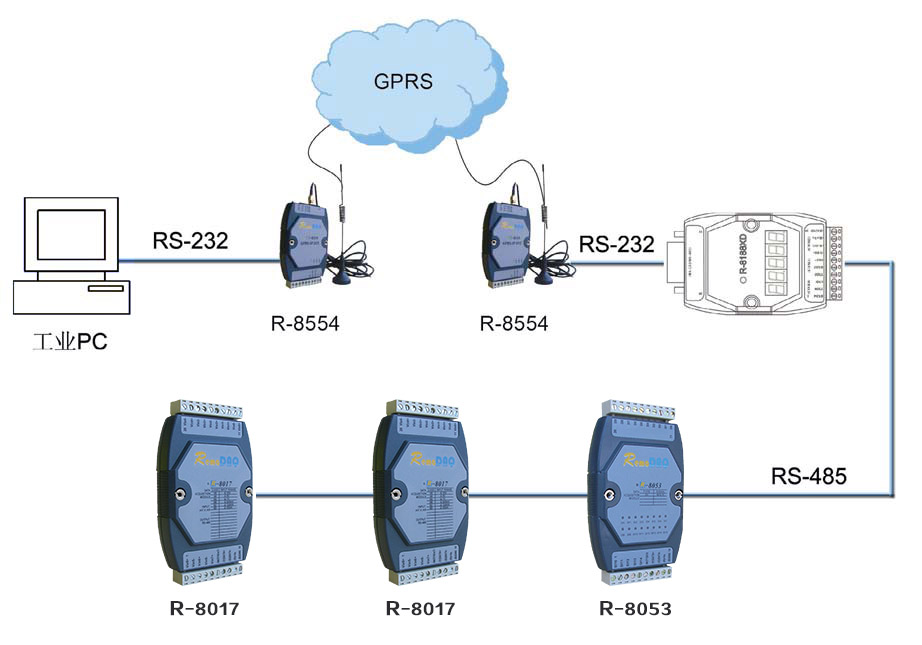

    結構圖如下：

   該項目主要采用的硬件包括：RemoDAQ-8188;RemoDAQ-8017;RemoDAQ-8053;外置式Modem;

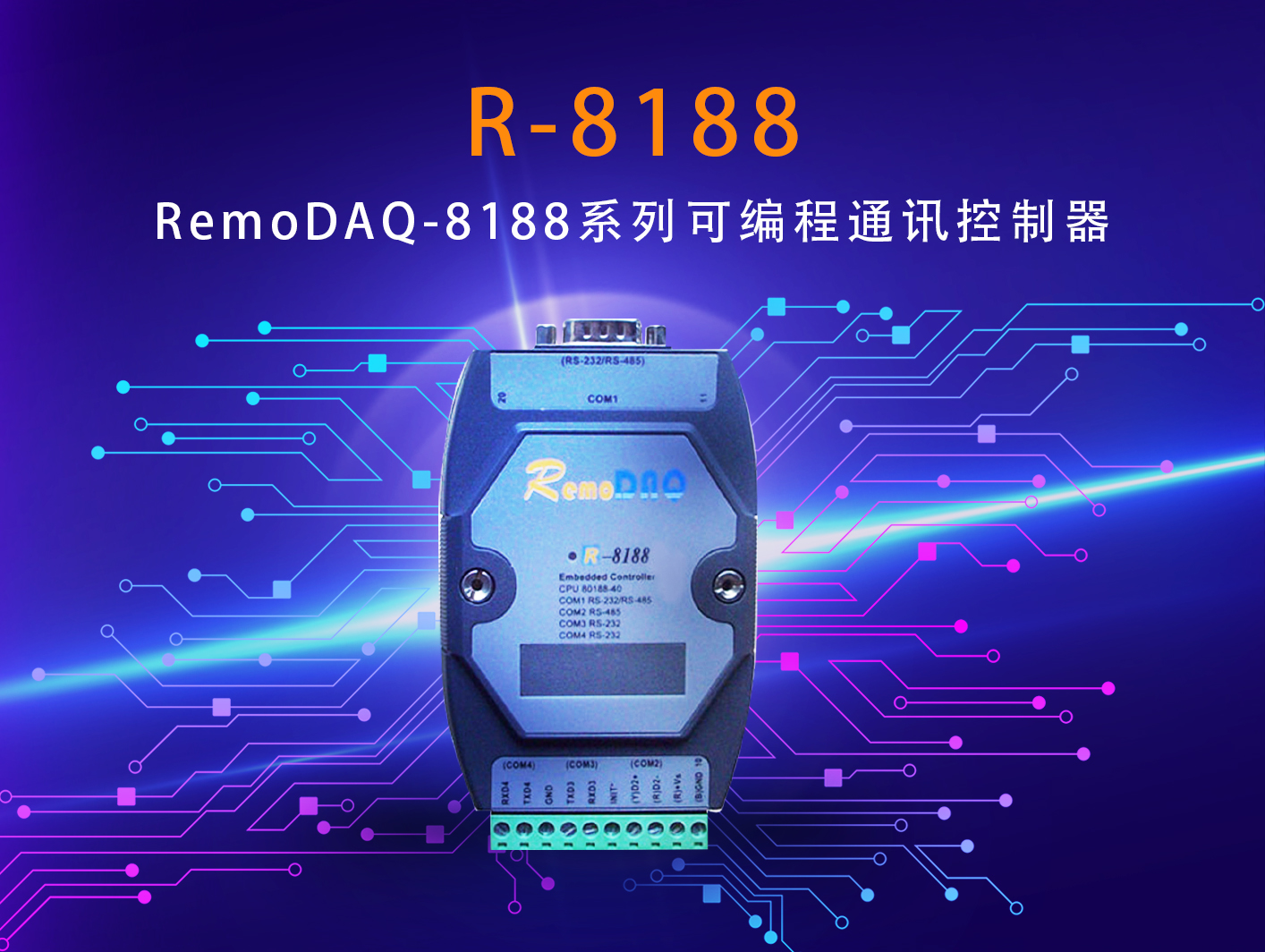

        RemoDAQ-8188是一個現場采集控制器，相當于一臺功能單一的，支持4個串口的PC機，內部固化有DOS系統。

• AMD-80188-40Mhz低功耗CPU
• 內置RTC、SRAM、Flash Disk、miniBIOS、ROM DOS、看門狗，自動換向電路，7段LED顯示，擴展I/O總線等
• 4～8個串口，其中COM1為5線RS-232或2線RS-485口
• 工作溫度：-25～70℃
• 電源：+10～30VDC/2.0W

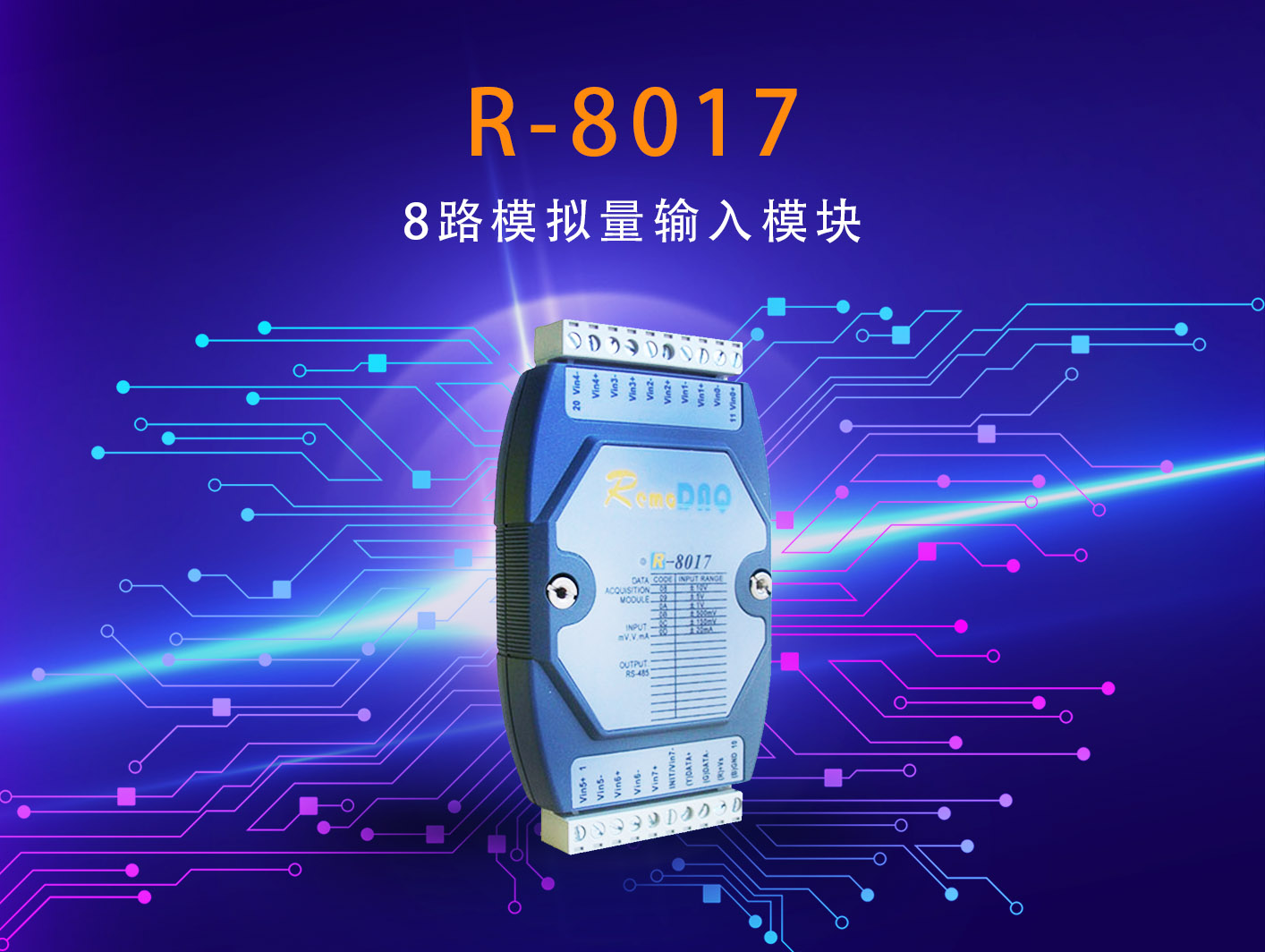

      RemoDAQ-8017是8路模擬量輸入模塊，主要測模擬信號。

• 分辨率：16位
• 模擬輸入范圍：±150mV、±500mV、±1V、±5V、±10V、±20mA
• 通道數：6路差動/2路單端或8路差動（跳線選擇）
• 采樣頻率：10Hz
• 帶ModBus通訊協議（R-8017+）

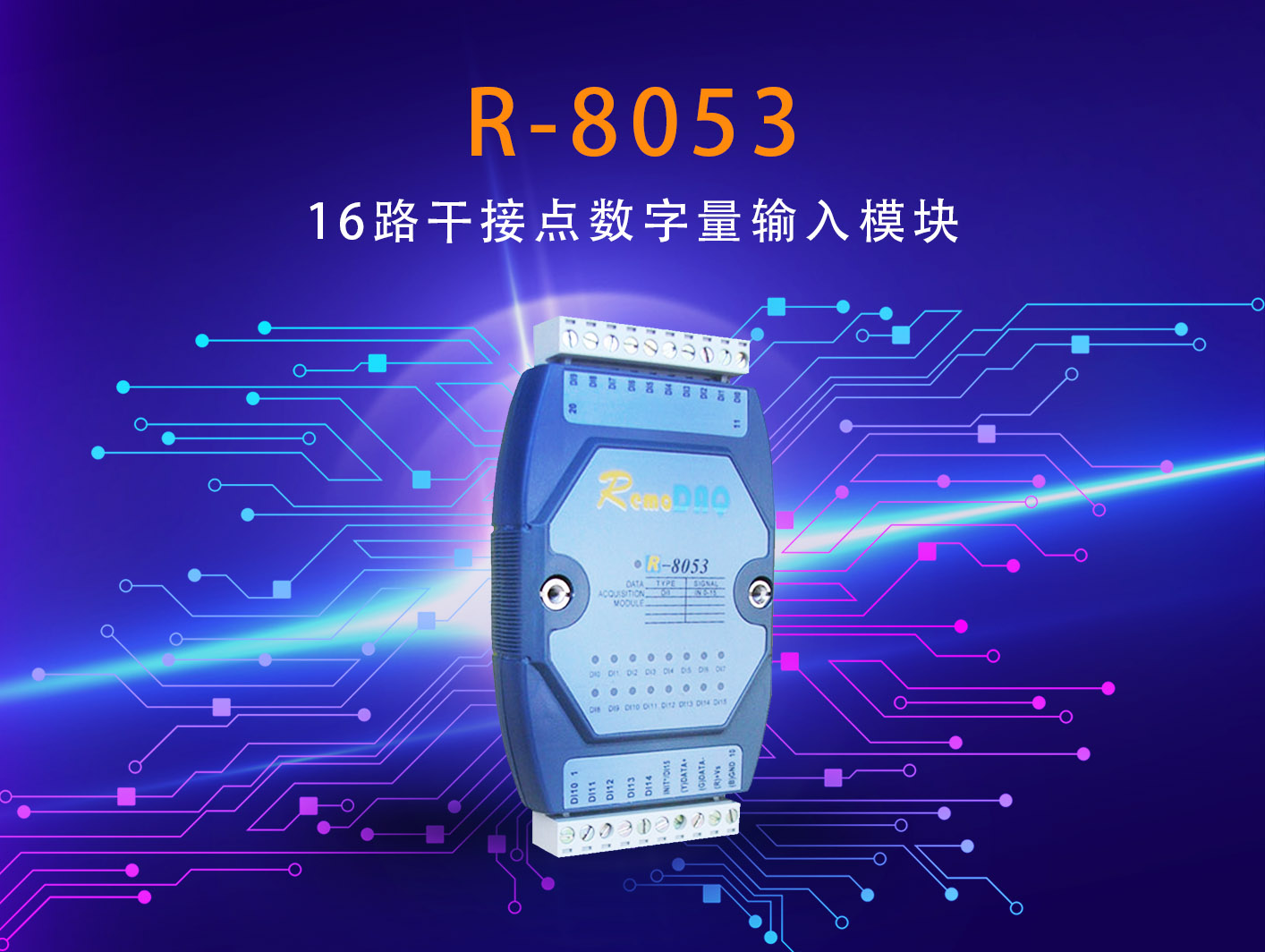

    RemoDAQ-8053是16路開關量輸入模塊，主要測開關信號。

• 輸入：16路
• 輸入電壓電平：
• 干接點：邏輯電平0：接地；
• 邏輯電平1：開路
• 濕接點：邏輯電平0：+2V；
• 邏輯電平1：+4V~30V
• 功耗：1W@24Vdc
• 帶ModBus通訊協議（R-8053+）

        由于各交換站已鋪設好線路，所以采用有線網絡進行數據傳輸(對于沒有有線傳輸?shù)膱龊?，可以采用GPRS方案進行數據傳輸)該項目上位工控機采用組態軟件。
