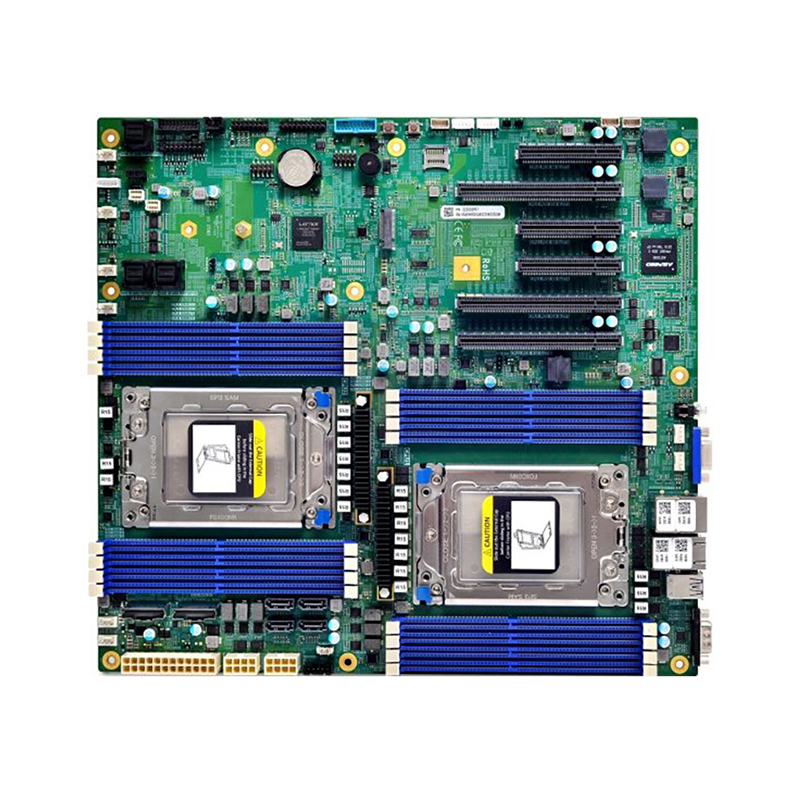

GNS-242C 主板基于國產海光 3 號 5 系 /7 系處理器開發設計，同時兼容支持海光 2/3 號 5 系 /7 系處理器，海光 3 號 5 系 /7 系處理器是一款面向高性能計算和高端服務器的 32 核心 /64 線程、64MB L3 緩存的處理器產品，產品采用 X86 架構，集成 8 個 DDR4/3200 內存控制器，支持 128 個 PCIe 4.0 Lane，集成 4 組 10GbE/1GbE，支持 2 路互聯。
主要特點
◆ 支持 1-2 顆海光 2/3 號海光7系/5系處理器
◆ 支持 16 個 DDR4 內存，最高頻率 3200MHz， 最大支持 2TB 內存容量
◆ 支持 PCIe 4.0，單 CPU 最大支持 128 Lane PCIe
◆ 存儲接口豐富，靈活支持各種 SATA/SAS/NVME 擴展方式 最多支持 6 個標準 PCIe Gen4 擴展槽
◆ 系統關鍵部件均采用冗余、熱插拔設計，同時支持免工具拆裝，提升故障維護效率，提升系統的可用性
◆ 集成智能管理芯片，提供開放的管理平臺，支持 IPMI2.0、 Redfish、SNMP 等多種管理協議
處理器 | 海光52xx/53xx/72xx/73xx系列處理器 |
內存 | 16根DDR4 RDIMM，最高速率支持3200MT/s |
存儲 | 硬盤數量可基于標準機箱及SAS/RAID 卡配置 |
板載4個7PIN SATA + 3個MINI SAS HD 8643：最多支持16個SATA | |
兩個SLIMSAS：最多支持4個NVME | |
1個PCIE M.2 | |
PCIE 擴展 | 主板板載支持6個PCIE4.0標準直插 Slot，從左至右分別為Slot1~Slot6 支持3個PCIE X16 Slot，及3個PCIE X8 Slot. |
后面板 I/O 接口 | 1個DB9 COM口； 1個Dual USB3.0接口； 1個Dual RJ45數據網口； 1個Dual USB3.0+IPMI LAN 口； 1個VGA； 1個UID Button +LED； |
前面板 I/O 接口 | 2個USB3.0接口； 1個VGA接口； 按鍵（電源， 復位，UID）， 指示燈（電源， UID，系統狀態，報警，網絡燈） |
RAID 控制器 | 支持標準PCIE RAID卡，支持LSI和PMC的方案 |
網絡通信 | 板載2個千兆電口，Intel I210以太網，支持NCSI 板載1個千兆管理網口，Aspeed AST2500 |
管理芯片 | 板載集成Aspeed AST2500 BMC芯片 |
板載 Header | TCM Header（LPC與SPI各1個） |
BMC UART與CPU UART | |
CPLD JTAG | |
CPU VR Debug Header， I2C Header，PMBUS Header， 入侵開關 | |
電池座 | |
SD 卡座子 | |
風扇 | 8 個 4PIN 風扇插頭 |
蜂鳴器 | 1 個 |
電源 | ATX 標準電源 |
主板尺寸 | 304.8mm*330.2mm |
