    隨著社會的發展，科技的進步，分散式數據采集和通訊控制模塊也在不斷的發展，北京集智達智能科技有限責任公司在原有RemoDAQ-80XX（基于RS-485總線的分散式數據采集&控制模塊）的基礎上開發出RemoDAQ-83XX（基于工業以太網的分散式數據采集&控制模塊）。RemoDAQ-8300系列模塊是基于以太網的數據采集模塊。它們提供了模擬量輸入、模擬量輸出、數字量輸入/輸出、定時器/計數器和其它功能。以Modbus TCP做為通訊協議，方便與組態軟件的連接。支持10/100M 以太網。通過軟件RemoDAQ-8300 Series Ethernet IO Module Utility可對其進行配置和測試。

    R-80XX被廣泛應用于交通、電力、鐵路、船舶、石油、煤炭等行業，凡R-80XX能應有到的領域，R-83XX也能用到，由于串口在通訊上速度被限制到115200，相對于串口R-83XX支持10/100M 以太網，這樣傳輸速度就提升了，并且穩定。

整個方案包括上位機，下位機和采集控制設備，并且要求能實現冗余這個功能。上位機用的是PPC-150，安裝組態軟件來與下位機的R-8187（實現冗余）相連，采集控制設備用的是R-80XX系列模塊?！?/p>

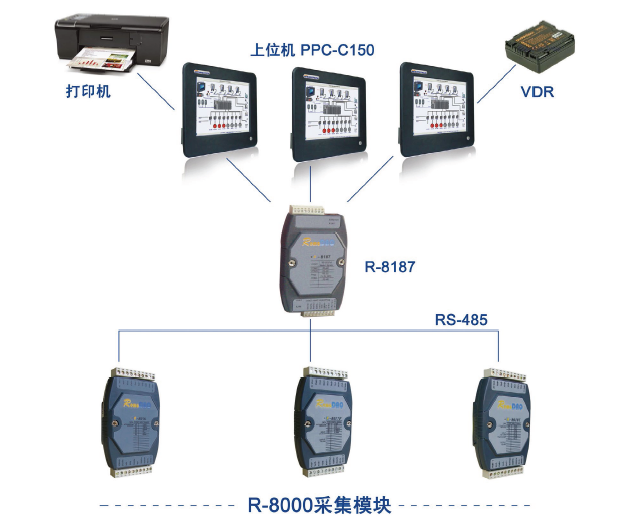

R-80XX與R-8187實現的方案

   R-8017C負責采集傳感器過來的信號，R-8036采集氣缸的溫度，R-8050用來監控船上各設備的狀態是否正常，R-8068實現控制，一旦有報警，將啟動蜂蜜器。R-8187通過RS485采集和控制R-8000系列模塊，經過處理后放到固定的寄存器中，上位機通過Modbus TCP協議從R-8187取值，整個冗余有R-8187來實現。后上位機可以打印，并且將實施的狀態傳送到VDR。

   通過就整個系統的分析，針對現在我們推出的R-83XX系列產品，可以延伸出下邊的這個設計方案。

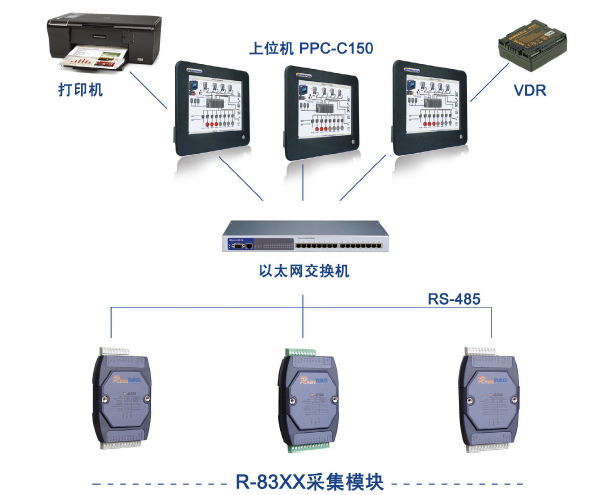

R-83XX實現的方案

   由于R-83XX系列模塊本身是以太網進行傳輸，可以同時支持幾臺計算機同時訪問，這種架構實現冗余是非常方便的，用這個方案就可以省去R-8187可編程控制器，上位機直接編程來實現對模塊的采集和控制。這樣就省去了對R-8187編程來控制采集設備。
