電量采集模塊在能源管理系統中的應用-RemoDAQ-8073N

目前電力能源短缺現象日益突出，節能降耗已經成為全社會關注的熱點。據權威統計，通信機房的電耗是電信運營商主要耗能，國內各大電信運營商紛紛制訂了節能減排計劃和目標，而在通信行業的網絡設備、電源及環境、空調設備等領域也相繼出現了節能減排的技術。其中，在保證通信設備正常運行的前提下，能效測試及節能評估是通信行業節能減排體系中一個比較重要的環節，針對此環節，集智達開發出與能耗管理系統結合的物理層采集模塊-RemoDAQ-8073N，為節能減排工作能做到精細化管理，實現站點能耗核對、能效分級、能耗推算等做出重大的貢獻。

能耗管理系統解決方案，針對機房樓、辦公樓、自有營業廳、基站和獨立傳輸節點機房的用電情況進行管理。建設的目的是對各局站的耗電情況進行精細化的統計和分析，對各種節能措施的節能效果進行評測：

     (1) 準確統計現有局（站）能耗數據，監控站點能耗情況，找出并分析能耗異常變化的站點。

(2) 測試、評估基站采用的各種節能措施的實際節能效果。

(3) 根據標桿站點采集的數據，建立模型，通過分析得到不同條件下最優的節能措施和方法。

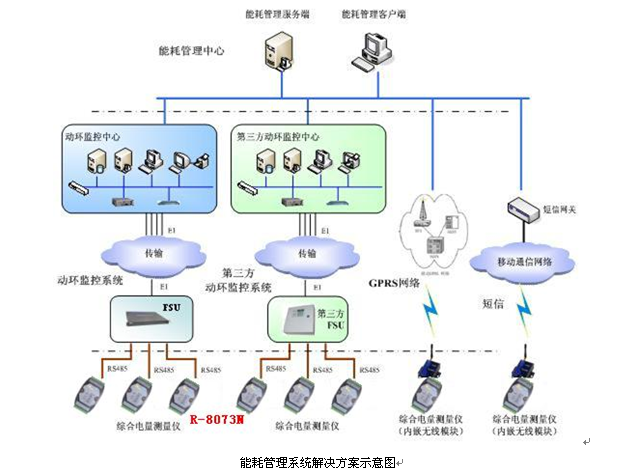

系統架構

能耗管理系統由能耗采集現場、能耗管理中心、傳輸系統組成。

能耗采集現場：

根據能耗管理精細化的不同程度，可在現場安裝一個或多個電量采集模塊R-8073N，能夠測量三相交流電的電壓、電流、功率等電量，并具有智能計算功能，可測量出交流用電量。利用電量采集模塊分別采集總用電量和各分項用電量，如局站的總用電量，主設備用電量，空調用電量。前端采集的電量分項越齊全，中心可以呈現的報表越完整。

傳輸方式：

對于已建了動環監控的能耗采集現場，可通過已有動環監控系統進行采集，數據由動環監控內部傳輸送至監控中心，然后傳至能耗管理中心。

對于第三方動環監控廠家，能耗采集的數據可通過第三方廠家監控中心的數據接口傳送至新建的能耗管理中心。另外，也可以采用GPRS遠程抄表、或短信遠程抄表的方式直接將能耗數據傳送至能耗管理中心。
對于未做監控的能耗采集現場，綜合電量測量儀內置無線模塊，采用GPRS遠程抄表、或短信遠程抄表的方式進行能耗采集和傳輸。

能耗管理中心：

能耗管理中心由能耗管理服務器和能耗管理客戶端組成，能耗管理中心采用B/S架構，能耗管理服務器對獲取的能耗數據進行后臺統計分析，并對生成能耗管理報表的數據進行預處理；能耗客戶端作為能耗管理的業務臺，提供用戶界面，一方面實現局站基礎信息錄入和管理功能，將局站基礎信息存儲到能耗管理系統數據庫中；另一方面可將統計分析所生成的能耗匯總數據、能耗同比數據、能耗環比數據、單位能耗分析數據、能耗效率數據等以報表的形式進行呈現。

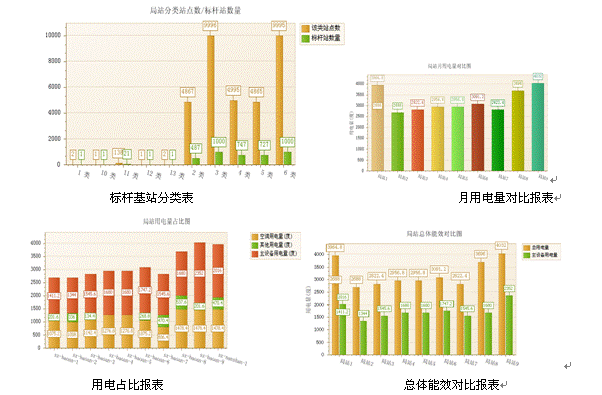

能耗管理報表

?   基站基礎信息相關報表：室內標桿基站選取表，室外標桿基站選取表；
?   能耗統計匯總相關報表：能耗統計報表，室內標桿基站能耗匯總表，室外標桿基站能耗 匯總表，日用電量統計報表，月總用電量統計報表，年用電量統計報表，等等；
? 能耗對比分析相關報表：同比分析表，環比分析報表，占比分析報表，不同局站空調用電量對比報表，不同局站主設備用電量對比報表，等等；
? 單位能耗分析相關報表：單位業務量能耗分析報表，單位載頻能耗分析報表，單位面積能耗分析報表，等等；
? 能耗效率數據相關報表：總體能效分析報表，節能措施前后用電量同比分析報表。
